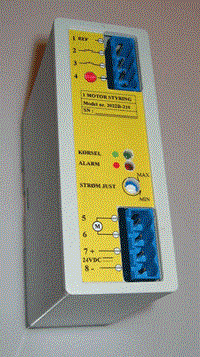

1 motor styring

​Se separate datablade for de forskellige konfigurationer.

Modeller :

​

2022D-300

2022D-210

2022HP300

2022A-300DC 3 input (0,7-7A)

DC 2 input 1 output (0,7-7A)

DC 3 input PWM output (3-10A)

AC 3 input (0,7-7A)

• ​Motor styring

• AC / DC forsyning.

• Optokobler indgange

• Open drain udgange

• Justerbar max strøm kontrol

• Justerbar PWM hastighed.

• 2 LED indikatorer for tilstand.

• Skrueklemmerække tilslutninger

• DIN skinne montage

• Software opsætning af tider for IO


• ​1 motor styring

• Lineære motorer

• Aktuator styring.

• Kontrol af styring fra PLC

• Døre, spjæld, hæve/sænke,

• Positioneret styring

• Automatisk retur ved strømstop

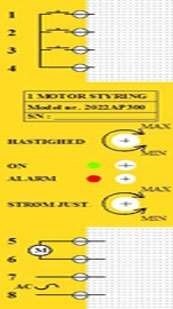

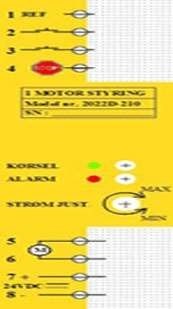

​Forbindelser

1. Opto input

2. Opto input

3. Opto input / Opendrain output

4. Intern REF

5. MOTOR

6. MOTOR

7. AC / DC+

8. AC / DC-

​Tekniske data

MOTOR modeller:

Max 0,7 - 7A ved 10% drift.

Max 3 - 10A ved 10% drift.

Relæ : 10A / 250VAC

AC input : 24V AC

DC input : 24V DC

Opto input : 5 - 24V input.

Open drain output: : 5 - 24V. Max 150mA

Dimentioner :

L x B x H : 9,5cm x 3,5cm x 7,7cm

Vægt : 130g
